熱交換器のチューブバンドルとは何ですか?

チューブバンドル熱交換器は、温度の異なる2つの流体間で熱交換を行う代表的な熱交換器です。 この装置により、一方の流体を冷却し、他方の流体を加熱して、それぞれのニーズを満たすことができます。 この装置は、化学、石油、製薬、エネルギー、その他の産業部門で広く使用されており、化学製品の生産に不可欠な重要な装置の 1 つです。

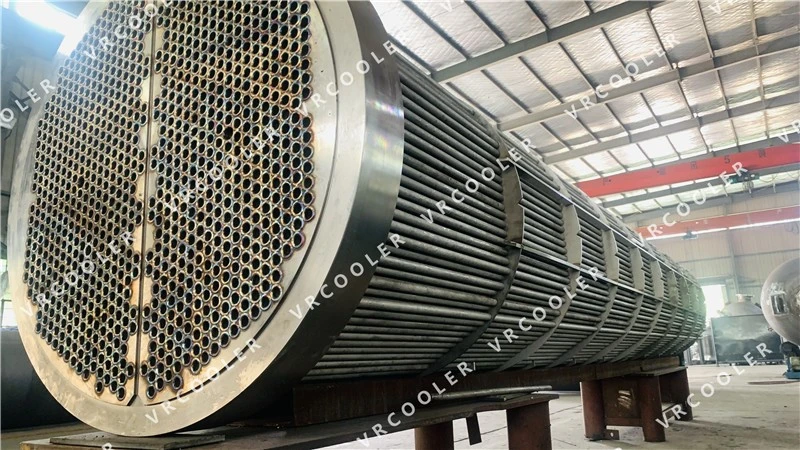

チューブバンドル熱交換器
応用分野：化学産業、石油、エネルギー、その他の産業分野
機能: 温度の異なる流体間で熱を交換する

熱交換器は、化学産業、石油、エネルギー、その他の産業で最も広く使用されているユニット機器の 1 つです。 統計によると、現代の化学産業では、熱交換器への投資は設備投資全体の約 30% を占め、石油精製所では全プロセス設備の約 40% を占めています。 海水淡水化プロセスの装置は、ほとんどが熱交換器で構成されています。 . 海外の熱交換器市場の調査によると、さまざまなプレート式熱交換器の競争力は高まっていますが、シェル アンド チューブ式熱交換器は依然として約 64% の支配的な地位を占めています。

チューブバンドル熱交換器の動作原理
チューブバンドル熱交換器の熱交換チューブ内に形成される流体流路をチューブサイドと呼び、熱交換チューブの外側に形成される流体流路をシェルサイドと呼ぶ。 1種類の作動流体は、ヘッドエンドの入口接続パイプを通って伝熱管に入り、そのプロセスは、プロセス要件に応じて、1管、2管、および4管構造を実現できます。 他の種類の作動流体は、シェルの一端にある入口接続パイプを通ってシェルに入り、伝熱管の外側に均等に分配されます。その流れ状態は、プロセスに応じてチューブバンドル内のさまざまなタイプと数のバッフルに設定できます要件。 温度の異なる2つの作動流体が熱交換器に入り、比較的高温の作動流体が熱交換管壁を介して比較的低温の作動流体に熱を伝達し、比較的高温の作動流体が冷却され、比較的低温の作動流体が冷却されます。物質を加熱して、2 流体熱交換プロセスの目標を達成します。
