シェルアンドチューブコンデンサー
シェル アンド チューブ コンデンサーは、優れた熱伝達効率を実現する高性能チューブを内蔵した堅牢なシェルを備えています。バッフル システムにより冷却媒体の流れが最適化され、厳しい環境でも最適な熱放散が保証されます。汎用性を考慮して設計されており、さまざまなプロセス流体と冷却媒体に対応できるため、さまざまな業界で汎用的に使用できます。
製品説明
当社を選ぶ理由
プロフェッショナルなデザイン経験
標準モデルの場合、部品番号に応じてクーラーを提供できます。カスタム設計の場合、さまざまなニーズに合わせたさまざまな設計により、最適なソリューションを提供できます。
完璧なアフターサービス
一般のお客様へのアフターサービスも誠心誠意ご対応させていただきます。
プロフェッショナルチーム
私たちはチームであり、家族であり、あなたの信頼に誠意を持って応えます。
顧客志向のサービスの提供を楽しむ
顧客第一のサービスを提供し、お客様の満足が私たちのサービス目標です。
シェルアンドチューブコンデンサーとは
シェル アンド チューブ コンデンサーは、優れた熱伝達効率を実現する高性能チューブを内蔵した堅牢なシェルを備えています。バッフル システムにより冷却媒体の流れが最適化され、厳しい環境でも最適な熱放散が保証されます。汎用性を考慮して設計されており、さまざまなプロセス流体と冷却媒体に対応できるため、さまざまな業界で汎用的に使用できます。
シェルアンドチューブコンデンサーは、長寿命を実現するために慎重に設計されており、その耐久性のある構造はさまざまな圧力と温度の変動に耐えることができ、メンテナンスの必要性を最小限に抑えます。清掃と配管の交換は簡単で、一貫したパフォーマンスと長い製品寿命を保証します。
関連商品
シェルアンドチューブ式蒸発器は、管状熱交換器とも呼ばれます。管束の壁をシェルで閉じ、伝熱面とする壁型熱交換器です。この熱交換器の構造は比較的単純で、操作が確実で、さまざまな構造材料（主に金属材料）で製造でき、高温高圧で使用できるため、現在最も広く使用されているタイプです。シェルアンドチューブ式熱交換器は、石油化学、電力、その他の産業にとって重要な機器です。
プレートアンドシェル熱交換器は、プレートビームとシェルの2つの部分で構成されるプレートシートグループです。プレートグループは、アルゴンアーク溶接またはプラズマ溶接によって溶接されます。
プレートシェル型熱交換器は、熱伝達効率が高く、端部の温度差が小さく、耐熱性、耐圧性が高く、密閉性能が良好で、圧力損失が少なく、設置面積が小さく、安全で信頼性が高く、構造がコンパクトで、プレート熱交換器とシェルアンドチューブ熱交換器の両方の利点を備え、新しいタイプの高効率熱交換器です。
シェル＆チューブ コンデンサー - 幅広い用途で優れた性能を発揮するように設計された高効率熱交換技術。Vrcooler シェル＆チューブ コンデンサーは、優れた熱伝達効率を実現する一連の高性能チューブを含む堅牢なシェルを備えています。
シェル＆チューブ熱交換器は、石油精製所やその他の大規模な化学プロセスで最も広く認識されている種類の熱交換器であり、
高圧アプリケーション。
このタイプの熱交換器は、内部にチューブの束が入ったシェル（大きな圧力容器）で構成されています。 1 つの流体がチューブを通過し、もう 1 つの流体がチューブの上を（シェルを通って）流れ、2 つの流体間で熱を伝達します。
シェル アンド チューブ熱交換器は設計が簡単なため、さまざまな用途に最適な冷却ソリューションとなります。ステンレス スチール シェル アンド チューブ熱交換器の主な用途は、エンジン、トランスミッション、油圧パワー パック内の油圧液とオイルの冷却です。適切な材料を選択すれば、プールの水やチャージ エアなど、他の媒体の冷却や加熱にも使用できます。
シェルアンドチューブ熱交換器を使用する主な利点は、メンテナンスが容易なことです。
シェルアンドチューブコンデンサーの利点
優れた熱伝導性：薄肉鋼殻を使用しているため、熱伝達効果は良好で、冷却媒体として水を使用することで、凝縮器の温度を大幅に下げることができます。このタイプの熱交換器はサイズが小さく、重量が軽いため、取り付けと取り外しが簡単です。
垂直設置、省スペース：シェルアンドチューブコンデンサーは垂直に設置でき、設置面積が小さく、屋外に設置できるため、屋内の床面積を占有しません。
強力な耐腐食性：製造シェルはステンレス鋼材を使用し、溶接工程ではアルゴンアーク溶接を使用して溶接成形するため、耐腐食性が強くなります。シンプルでコンパクトな構造、優れた密閉性などの特徴により、化学製品の製造におけるさまざまな腐食性媒体の加熱や冷却に適しています。
冷却水は上から下へまっすぐ流れます。サビや汚れの除去が容易で、清掃時に設備の運転を停止する必要がなく、冷却水の水質を高くする必要もありません。
水平配置、水流多方向フロー：流量が高く、水の流入と流出の温度差が小さいため、冷却水の量を減らすことができます。冷却水の温度は4-6度で、熱伝達率は垂直よりも高くなります。コンパクトな構造で、設置面積が小さいです。
シンプルな構造で製造が簡単：熱伝導率が高く、構造がシンプルで、製造が簡単なシェルアンドチューブコンデンサー。水流速度が1〜2m/sの場合、熱伝達係数は800kcal/（m²-h-度）に達します。
シェルアンドチューブコンデンサの運用上の考慮事項
フロー配置
コンデンサー シェル アンド チューブには、平行流と向流という 2 つの主なタイプのフロー配置があります。平行流は、冷媒と冷却水の両方が同じ方向に流れる場合で、向流は、冷媒と冷却水が反対方向に流れる場合です。
並列流は、冷却水が冷媒よりも大幅に冷たい場合に、より効率的な熱伝達を可能にするため、一般的に使用されます。ただし、圧力降下が大きくなる可能性があり、すべてのアプリケーションに適しているわけではありません。
一方、カウンターフローは、冷却水が冷媒よりもわずかに冷たい状況に適しています。圧力降下は低くなりますが、熱伝達効率はそれほど高くない場合があります。
圧力降下
圧力降下は、凝縮器シェルとチューブの動作において重要な考慮事項です。これは、冷媒と冷却水がシステムを流れるときに発生する圧力の低下を指します。
圧力降下が大きいと、効率が低下し、エネルギー消費が増加する可能性があります。また、時間の経過とともにシステムに損傷を与える可能性もあります。したがって、圧力降下が許容範囲内に維持されるようにすることが重要です。
圧力降下に影響を与える要因としては、冷媒や冷却水の流量、チューブの直径、チューブの長さなどがあります。これらの要因を慎重に考慮し、それに応じてシステムを設計することで、圧力降下を最小限に抑え、最適なパフォーマンスを確保することができます。
シェルアンドチューブコンデンサーの熱伝達原理
凝縮熱伝達
シェルアンドチューブコンデンサーでは、蒸気がチューブの外面で凝縮し、チューブ内を流れる冷却水に熱を放出します。凝縮中の熱伝達は、潜熱と顕熱の伝達を伴う複雑なプロセスです。潜熱伝達は、蒸気が液体に相変化するときに発生し、顕熱伝達は、蒸気と冷却水の温度差によって発生します。
凝縮熱伝達率は、蒸気と冷却水の物理的特性、凝縮器の形状、蒸気と冷却水の流量など、いくつかの要因によって決まります。熱伝達プロセスの効率の尺度である熱伝達係数も、これらの要因によって影響を受けます。
総括熱伝達係数
総熱伝達係数 (U) は、シェル アンド チューブ コンデンサーにおける熱伝達プロセスの全体的な効率の尺度です。コンデンサーの蒸気側と冷却水側の両方における熱伝達抵抗を考慮に入れます。総熱伝達係数は、次の式を使用して計算されます。
U = 1 / ((1 / h_i) + (t_i / k) + (t_o / k) + (1 / h_o))
ここで、h_iとh_oはそれぞれ蒸気側と冷却水側の熱伝達係数、t_iとt_oはチューブとシェルの壁の厚さ、kはチューブ材料の熱伝導率です。
一般的に、総熱伝達係数が高いほど、熱伝達プロセスが効率的であることを示し、凝縮器のサイズが小さくなり、エネルギー消費量が少なくなります。したがって、総熱伝達係数を可能な限り高くするには、凝縮器の設計を最適化することが重要です。
シェルアンドチューブコンデンサのメンテナンスとクリーニング
汚れとスケール
汚れとスケールは、凝縮器シェル＆チューブ システムでよく発生する問題で、効率の低下、エネルギー コストの増加、機器の損傷につながる可能性があります。汚れとは、チューブの表面に汚れ、破片、その他の物質が蓄積することを指し、スケールとは、チューブの壁に鉱物の堆積物が蓄積することです。
汚れやスケールの付着を防ぐには、定期的なメンテナンスと清掃が不可欠です。これには、汚れやスケールの兆候がないかシステムを検査し、堆積の程度に応じて清掃スケジュールを実施することが含まれます。場合によっては、頑固な堆積物を除去するために化学処理が必要になることもあります。
清掃技術
凝縮器のシェルとチューブのシステムから汚れやスケールを除去するために使用できる洗浄技術はいくつかあります。これには、機械的洗浄、化学洗浄、高圧水洗浄が含まれます。
機械洗浄では、ブラシ、スクレーパー、またはその他のツールを使用して、チューブ表面の汚れやスケールを物理的に除去します。化学洗浄では、特定の化学溶液を使用して堆積物を溶解し、高圧水洗浄では、高圧水ジェットを使用して堆積物を吹き飛ばします。
使用する洗浄方法は、汚れやスケールの種類と程度によって異なることに留意することが重要です。特定のシステムに最適な洗浄方法については、専門の技術者またはメーカーに相談することをお勧めします。
コンデンサーのシェルとチューブ システムを定期的にメンテナンスして清掃すると、汚れやスケールの付着を防ぎ、最適なパフォーマンスとエネルギー効率を確保できます。
試験方法
凝縮器シェルとチューブの性能評価は、システムの効率的な動作を保証するために重要です。凝縮器シェルとチューブの性能を評価するために使用されるテスト方法は次のとおりです。
• 熱伝達係数測定
• 圧力降下測定
• 汚れの付着度測定
熱伝達係数の測定では、高温流体から低温流体への熱伝達率を決定します。圧力降下測定では、凝縮器全体の圧力降下を決定します。汚れ係数の測定では、凝縮器の汚れ耐性を決定します。
パフォーマンス指標
コンデンサー シェルとチューブのパフォーマンスは、次のようなさまざまなパフォーマンス メトリックを使用して評価できます。
• 総括熱伝達係数（U）。
• 熱伝達率（Q）。
• 有効性（ε）。
• パフォーマンス係数（COP）。
総熱伝達係数 (U) は、高温流体と低温流体間の総熱伝達率の尺度です。熱伝達率 (Q) は、高温流体と低温流体間で伝達される熱量の尺度です。有効性 (ε) は、実際の熱伝達率と最大可能熱伝達率の比率の尺度です。性能係数 (COP) は、システムの効率の尺度です。
シェルアンドチューブコンデンサの設計と構築
メインコンポーネント
シェルアンドチューブコンデンサーは、蒸気を液体に凝縮する産業用途で広く使用されています。シェルアンドチューブコンデンサーの主なコンポーネントには、シェル、チューブ、チューブシート、バッフル、バンドルサポートプレートが含まれます。シェルは、チューブを収容し、コンデンサーのハウジングとして機能する円筒形の容器です。チューブは通常、銅、真鍮、またはステンレス鋼で作られ、シェル内で束になって配置されています。チューブシートはシェルの両端にあり、チューブをサポートして密閉する役割を果たします。バッフルは、流体の流れを誘導し、熱伝達効率を高めるために使用されます。バンドルサポートプレートはシェルの底部にあり、チューブバンドルの重量を支えます。
建築材料
シェル アンド チューブ コンデンサーの構造材料は、用途と処理される流体によって異なります。シェル アンド チューブ シートは通常、炭素鋼、ステンレス鋼、またはその両方の組み合わせで作られています。チューブは通常、銅、真鍮、またはステンレス鋼で作られています。材料の選択は、流体の腐食性、動作温度と圧力、材料のコストなどの要因によって異なります。
シェルアンドチューブコンデンサーの種類
シェル アンド チューブ コンデンサーは、水平または垂直方向に設計できます。方向の選択は、使用可能なスペース、使用する流体の種類、および流量によって異なります。水平コンデンサーは通常、低流量から中流量に使用され、垂直コンデンサーは高流量に使用されます。スペースが限られている場合にも、垂直コンデンサーが好まれます。
固定チューブシート
固定チューブシートコンデンサーでは、チューブがチューブシートに固定され、チューブシートがシェルに溶接されます。このタイプのコンデンサーはシンプルでコスト効率に優れていますが、柔軟性が限られています。チューブシートは一定の制限内でしか膨張または収縮できないため、熱応力が発生し、コンデンサーの寿命が短くなる可能性があります。
U字管設計
U 字管コンデンサーでは、チューブが U 字型に曲げられ、チューブ シートに固定されます。この設計により、熱膨張と収縮が可能になり、チューブ シートにかかるストレスが軽減され、コンデンサーの寿命が延びます。U 字管コンデンサーは、熱サイクルが頻繁に発生するアプリケーションでよく使用されます。
フローティングヘッドタイプ
フローティング ヘッド コンデンサーでは、チューブ シートはシェルに固定されておらず、チューブ バンドルはシェル内で自由に移動できます。この設計により、メンテナンスとクリーニングが容易になりますが、固定チューブ シート コンデンサーよりも高価になります。フローティング ヘッド コンデンサーは、頻繁にクリーニングが必要な用途でよく使用されます。
シェル＆チューブコンデンサの熱および水力設計
シェルアンドチューブコンデンサの熱負荷は、プロセス流体の質量流量と流体の入口と出口の温度差に基づいて計算されます。流体の物理的特性に依存する熱伝達係数も考慮されます。熱負荷は次の式を使用して計算できます。
Q=m * Cp * ΔT
ここで、Q は熱負荷、m はプロセス流体の質量流量、Cp は流体の比熱容量、ΔT は流体の入口と出口の温度差です。
シェルアンドチューブコンデンサーの圧力降下は、設計プロセスで考慮すべき重要な要素です。圧力降下は、流体がチューブとシェルを通過する際の摩擦抵抗によって発生します。圧力降下は次の式を使用して計算できます。
ΔP = f * (L/D) * (ρ/2) * (V^2)
ここで、ΔP は圧力降下、f は摩擦係数、L はチューブの長さ、D はチューブの直径、ρ は流体の密度、V は流体の速度です。
冷却水流量は、シェルアンドチューブコンデンサの設計において重要なパラメータです。冷却水流量は、プロセス流体の熱負荷と、冷却水の入口と出口の温度差に依存します。冷却水流量は、次の式を使用して計算できます。
m=Q / (Cp * ΔT)
ここで、m は冷却水の質量流量、Cp は冷却水の比熱容量、ΔT は冷却水の入口と出口の温度差です。
プロセス流体の適切な冷却を確実にするために、冷却水の流量はプロセス流体によって発生した熱を除去するのに十分である必要があります。

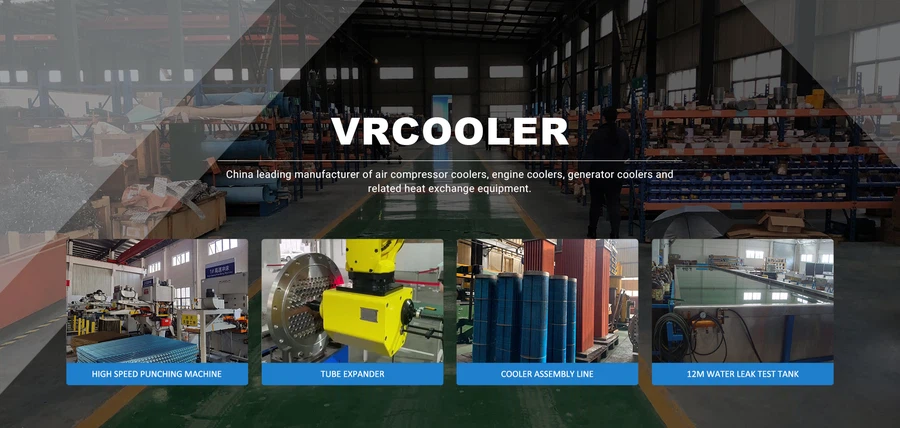

私たちの工場
当社の工場は完全な生産設備、高度な生産技術、完璧なテスト方法、保証された品質を備えています。
当社は、国際品質システム認証であるIS09001に合格しました。
当社は、エアコンプレッサークーラー/エンジンクーラー/発電機クーラーの設計、開発、製造において、品質を中心に、顧客満足をコンセプトに掲げております。
当社工場には、お客様のためにさまざまな製品やさまざまな非標準機器を設計・製造できる専門エンジニアがいます。
