エアコンプレッサーメンテナンス用アフタクーラー＆インタークーラーキット|VRクーラー

空冷式アフタークーラーとインタークーラーは、使用期間が経過すると、フィンの汚れ、内部スケール、ガスケットの経年劣化、チューブの腐食、圧力低下、空気漏れが発生します。完全なメンテナンス キットにより、工場チームは個別のスペアパーツを探すことなく、オーバーホール、修理、または直接交換を実行できます。これらのキットは、作業場、鉱山、ガソリン スタンド、製造ライン用の多段スクリューおよびピストン エアコンプレッサーに適用されます。

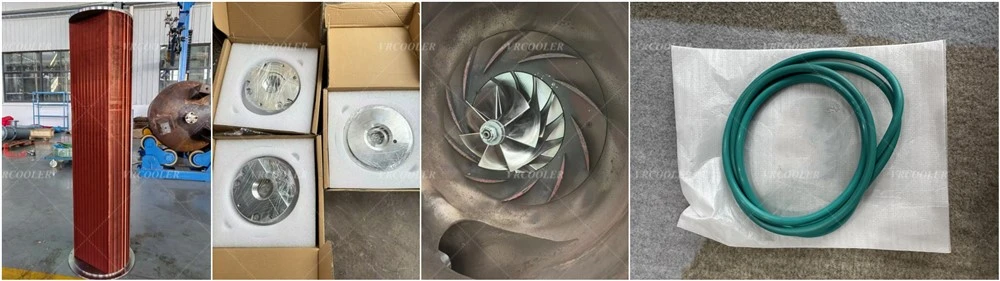

メンテナンスクーラーキットの内容

完全なアフタクーラー/インタークーラー メンテナンス キットには、コアの熱交換部品とシーリングおよび取り付けアクセサリが含まれています。

クーラーコアアセンブリ チューブフィンまたはプレートフィン (バープレート) の熱交換器コア。オリジナルの CFM、作動圧力、入口 - 出口ポート寸法に適合します。ほとんどの産業用スクリューコンプレッサーに対応する空冷タイプ。

シーリングセット 高温ガスケット、耐油 O リング、フランジシール。ガスケットの劣化は、コンプレッサーの保守中に圧縮空気が漏れる主な原因です。

接続金具 適合するボルト、クランプ、アダプター フランジ、取り付けブラケット。

オプションの補助部品 凝縮水ドレンアセンブリ、ファンシュラウド、エンドカバー用シーリングガスケット、防塵メッシュ。

注: インタークーラーは圧縮効率を高めるために圧縮ステージの間に設置されます。アフタークーラーは最終圧縮段階の後に設置され、高温の吐出空気を冷却し、圧縮空気からの水分を凝縮します。 2 つのクーラーは同様のキットスタイルのメンテナンス ワークフローを共有していますが、寸法を直接交換することはできません。

キット交換のきっかけとなる一般的な故障の兆候

以下の症状が観察された場合は、メンテナンスまたはフルキット交換を実行してください。

コンプレッサーの吐出温度は上昇し続けています。過熱アラームが頻繁に表示される

インタークーラー/アフタークーラー全体での高い圧力降下、実際の空気出力の減少

フランジ接合部での目に見える空気漏れ、ガスケットの吹き抜け

フィンの詰まりがひどい、内部の汚れ/スケールが付着している、洗浄しても冷却性能を回復できない

湿気や粉塵の多い場所での長期運転後のチューブの腐食、ピンホールの漏れ



段階的なメンテナンスと交換のワークフロー

安全ロックアウト: 分解する前に、コンプレッサーを停止し、内部圧力をすべて解放し、電源を遮断します。

エア配管、冷却ファンの配線を外し、クーラー内の残留ドレンを排出します。

古いクーラー アセンブリを取り外し、古くなったガスケットと O リングを廃棄します (古いシールは再利用しないでください)。

新しいキットコアを取り付け、キットから新品のガスケットを取り付けます。不均一なシールを避けるために、機器のマニュアルに従ってボルトを締めてください。

配管を再接続し、すべてのフランジ接合部を再確認します。

電源を復旧し、最初に無負荷でコンプレッサーを実行します。空気漏れがないか検査し、吐出空気温度と圧力降下を監視します。

凝縮水の排出が適切に機能していることを確認します。



耐用年数を長くするための予防メンテナンスのヒント

毎月、圧縮空気を吹き付けて外部フィン表面を清掃し、ほこりや繊維が冷却空気の流れを妨げないようにしてください。

過酷な動作条件では、年に 1 回、内部検査と化学薬品のフラッシングを実行してください。

目に見える漏れがない場合でも、大規模なオーバーホールごとにガスケットを交換してください。

クーラーパッケージの周囲の通気を確保し、冷却空気の取り入れ口を妨げるような物を積み重ねないでください。



VRCOOLER供給能力

VRCOOLER は、主流のエアコンプレッサー ブランド向けにアフタークーラーとインタークーラーのメンテナンス キットを提供しています。チューブフィンとプレートフィンの構造を含め、古い部品のサンプルまたは図面に従って 1:1 の交換をサポートします。腐食性の作業環境向けに、アルミニウム、銅管、またはステンレス鋼の材料オプションを選択できます。

[email protected] にアクセスして、見積もりの​​ためにクーラーの寸法データを送信してください。
